恩控NXControl--智慧魔豆 （1對5)

Android OTG Zigbee轉IR學習型遙控器--可遠距/可排程

感謝台灣恩控提供小弟我這位無名小卒開箱的機會.... 難得有這麼好玩的產品可以測試，我已經瘋狂測試了幾天。

Zigbee是低功耗遠距的無線協定，理論最遠距離可達到50-300公尺。這家NXControl恩控是台灣一家新公司，已經取得了Zigbee轉IR的技術專利。目前即將推出的產品是NXRemote智慧魔豆，可以透過Android OTG dongle (NXRemote)發射Zigbee訊號，再透過隨附的魔豆(NXBee)可以接收Zigbee訊號，並且轉發為IR訊號。非常具有創新技術的實用產品。

產品開箱

外盒包裝--正面照

外盒包裝-背面照

標示智慧魔豆的使用情境方式。可以透過智慧型手機，操作家中所有紅外線控制的電子產品。

下方則是他的使用說明：安裝APP --> 接上USB發射器 --> 配對魔豆 --> 開始操作

外盒包裝-側面說明

品名：智慧魔豆 （怎讓我想起資訊展的show girl？）

英文品名：NXRemote Kit，發射器為NxRemote，接收器為NxBee

產品：台灣BY恩控系統股份有限公司

產品內容

產品內容物：包含Zigbee發射器及五個Zigbee接收器，以及產品說明書。

請先下載APP, 可以搜尋NXcotrol 或是 智慧魔豆，或是直接掃外包裝的QR code。

注意事項：手機/平板一定要Android 4.0以上版本，而且一定要有OTG功能。

產品介紹

NXRemote

OTG Zigbee發射器

Micro USB接頭，適用於Android 4.0以上具有OTG功能的智慧型手機會是平版電腦。

可惜目前還沒有iOS版本。

發射器的背面照

NXBee

Zigbee接收器+IR轉發器

一套配有五個NXBee魔豆。可以使用在五個紅外線遙控器的家電設備。

尺吋相當輕巧，相當於10元銅板大小。

使用鈕扣電池，使用前要先打開背部的電池蓋，取出電池擋片。

移除電池擋片後就會進入等待配對狀態（綠燈快閃）

因此，建議不要一次把五個豆子的電池擋片都拔掉，會搞不清楚現在設定的是那一個魔豆。

智慧魔豆使用方式

開啟APP，並接上USB Dongle (NXRemote)

插上去手機時，下方的燈號會亮起。

允許智慧魔豆APP透過USB存取。

魔豆配對

首次使用，要進入裝置設定中，進行魔豆NxBee配對。

先來看看配對影片，後面再逐步講解。

點選+號，以搜尋可配對的NXBee魔豆。

搜尋到可以配對的NxBee，會出現魔豆號碼。

每個魔豆都會有一組配對碼，例如這個測試的魔豆-6429。

輸入配對號碼後，按確定完成配對。

遙控器學習

接著會出現，關於這個NXBee魔豆的設定選單，請先設定好你要學習裝置，依續設定家電類型、品牌（可自定義）、位置（可自定義）等。

選擇家電類型，系統會內建版型，目前少了音響類的遙控器板型。

設定完成後，點『學習』就可以開使學習遙控器了。

為何要設定家電類型及品牌？據說他們已經搜錄了相當多的家電類遙控器的編碼，或許正確的設定可以讓遙控器的學習過程更有效率。

按下學習後，會出現導引畫面。

學習引導==>重點：一定要先設定開機鍵。

why? 不知道，不過大部份的萬用遙控器好像也是抓開機鍵。

未學習為黑色底白色圖案按鍵，已學習為白色底橘色圖示按鍵。

先點版型上要學習的按鍵（比如：開機鍵），在九秒內按下實體遙控器上的對應按鍵。

學習按鍵相當快速準確！而且很簡單。如果按錯了，不要緊張，可以無限次重複學習。

如果面板上找不到對應實體遙控器的按鍵，有很多的空白按鍵可以自己定義。

學習完成後退出，就會回到主畫面。

以下影片示範按鍵學習的過程。

操作使用--直接操作

學習完成後，來看一下如何使用。

在主畫面上，可以幾個大項目：中間上方：為錄製情境（後面介紹）、下方為設定（可以進入新增魔豆或設定現有的魔豆）。

左右兩側則是各種不同類型的遙控器--影視/音樂/冷氣/其他，點選相關的裝置，就會進到遙控器畫面。

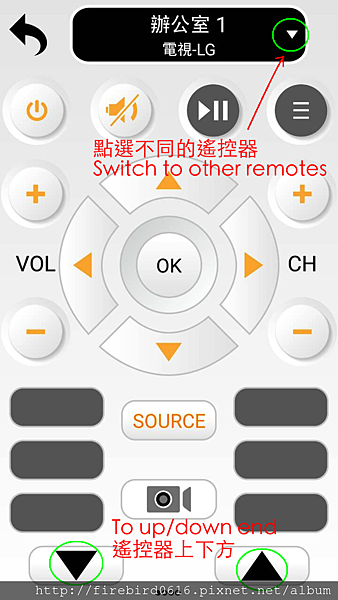

進入遙控器畫面，通常預設顯示為第一個新增的魔豆。

點上方的倒三角形符號，可以下拉出已經設定的其他魔豆（對應的設備）。

下方的上下頁符號，則可以移動畫面到遙控器頂部或是底部。為何不作在同一個畫面呀？可能作在一起，年長者會不好操作吧.... @@

下拉頂部的裝置，可快切到不同的設備。目前已經設定了四個魔豆。

選到對應的遙控器，就可以輕鬆操作了。可以把家中所有的遙控器都整合在一起，一機搞定。

那如果家裡有很多人呢？這個USB發射器可以接上不同的手機，讓每個人都可以操作嗎？

這部份向原廠確認後，未來APP更新後，只要透過上傳使用者記錄到雲端後，並且可以分享給其他使用者，之後不管是換到那支手機，設定資料都可以跟著過去。因此，在相同環境中，就算換手機也不需要重新設定。

實測效果非常精準，但是要注意豆子擺放的位置，一定要對準要操作裝置的紅外線接收器的位置。通常是在家電裝置面版處，有紅色LED燈的位置。魔豆具有背膠，可以貼附在面板附近合適的位置。

至於距離方面，實際測試超過20公尺都沒有問題。在家裡測試時，還可以穿過兩道水泥牆。

不過要注意的是，畢竟是無線的產品，操作起來還是會有點延遲感，會造成手眼不協調。一般人使用紅外線遙控器慣了，直覺是按下去就會馬上動作；但是透過Zibee轉換，可以明顯感覺出來有些延遲，按鍵動作千萬不要太心急。比如要跳到55台，按5下去沒出現，以為沒按到，再按一次就跑到555去了。只要熟悉後，操作就沒有問題了。

操作使用--排程管理

『幻想』個情境，如果我住在豪宅的客廳中，有100吋投影幕、Full HD投影機、百萬等級音響劇院組、高畫質藍光播放機。

夏天回到家裡，當我想要看電影時，需要作多少動作？

先打開冷氣=>放下投影幕=>打開投影機＝>開啟擴大機=>打開藍光機=>調整氣氛燈

過程中要換好多組遙控器，真的是很麻煩！當然，有專業的智慧控制工程，可以幫你把這些動作都作好排程，作成專用的控器器，但是客製化的服務收費是相當可觀的。

智慧魔豆的一大特點，是可以錄製你的所有的遙控器操作的過程，像是excel錄製巨集或是按鍵精靈寫腳本之類的方式，把你的操作過程都錄製下來。因此，你只要操作一遍，存錄下來後，日後只要點一下，就會幫你作完一連串的動作。省時省事又方便，是吧！

錄製情境

點選遙控器畫面，中間下方的錄影圖示，就會開始錄製情境排程。

排程錄影示範：

打開電視 > 打開數位機上盒 > 輸入58台，錄製完成後取名為58。

錄製完成的情境動作，可以從首頁上方的情境中選取，並執行。

比如來執行剛剛錄下的58情境。

另一個比較複雜的動作排程：開電視 > 切換HDMI > 開啟硬碟DV D > 播放特定檔案

一樣ok喔！

目前實測結果

距離、穿透性、靈敏度及smart程度都相當不錯。遠距20公尺以上OK！穿兩道水泥牆OK!  排程管理OK!

如果家中電視櫃是有門的，可以把豆子放在音響櫃裡面，不需要開門就能操作影音設備。

排程管理方面也很簡單使用。

至於冷氣，因為現在是冬天就省略沒測試了....

尚待改善項目：1.搖控器設定頁缺少音響擴大機  2.遙控器畫面有點長 3.操作上會有些秒差，阻隔越大越嚴重，有時候會重覆操作失去準確性  3.目前只有Android可以使用（據說iOS版開發中）

整體來說，產品的表現相當穩定而成熟，但是還是希望這個台灣設計開發製造的新品牌，會不斷進步。

產品製造商：恩控系統控制股份有限公司
