恩控NXControl--智慧魔豆 (1對5)

Android OTG Zigbee轉IR學習型遙控器--可遠距/可排程


感謝台灣恩控提供小弟我這位無名小卒開箱的機會.... 難得有這麼好玩的產品可以測試,我已經瘋狂測試了幾天。

Zigbee是低功耗遠距的無線協定,理論最遠距離可達到50-300公尺。這家NXControl恩控是台灣一家新公司,已經取得了Zigbee轉IR的技術專利。目前即將推出的產品是NXRemote智慧魔豆,可以透過Android OTG dongle (NXRemote)發射Zigbee訊號,再透過隨附的魔豆(NXBee)可以接收Zigbee訊號,並且轉發為IR訊號。非常具有創新技術的實用產品。


產品開箱

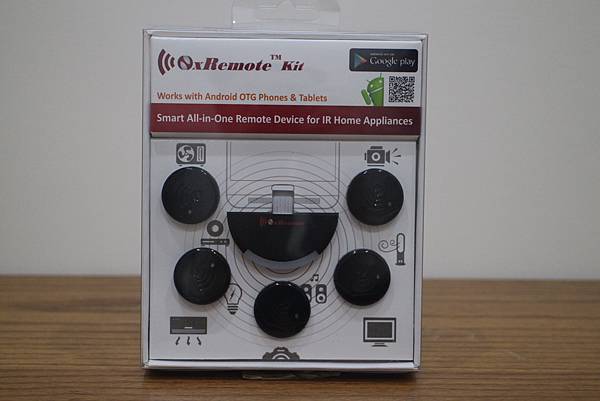

外盒包裝--正面照

01-1 package.JPG

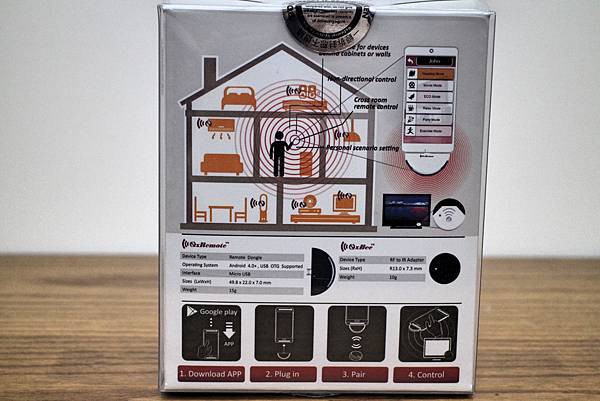

外盒包裝-背面照

標示智慧魔豆的使用情境方式。可以透過智慧型手機,操作家中所有紅外線控制的電子產品。

下方則是他的使用說明:安裝APP --> 接上USB發射器 --> 配對魔豆 --> 開始操作

01-2 pack-back.JPG

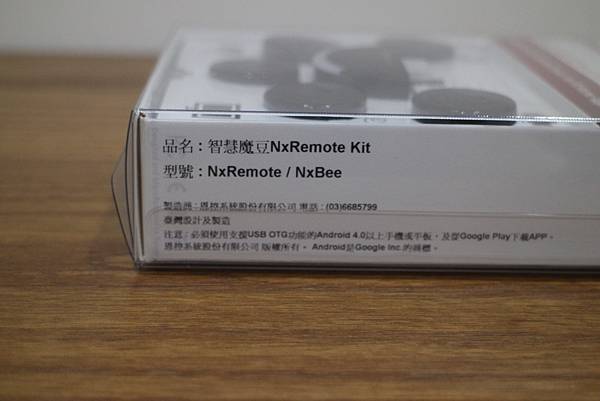

外盒包裝-側面說明

品名:智慧魔豆 (怎讓我想起資訊展的show girl?)

英文品名:NXRemote Kit,發射器為NxRemote,接收器為NxBee

產品:台灣BY恩控系統股份有限公司


01-3 packside.JPG

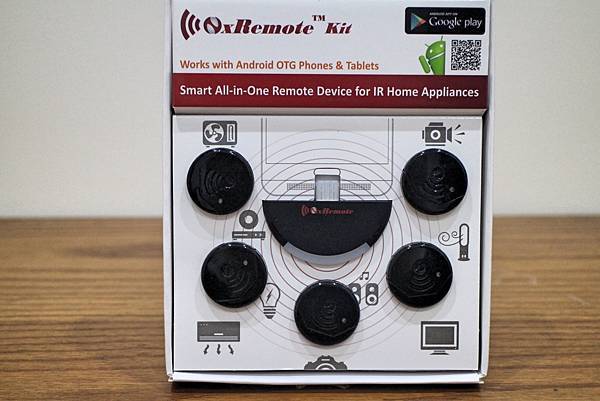

產品內容

01-4 without case.JPG

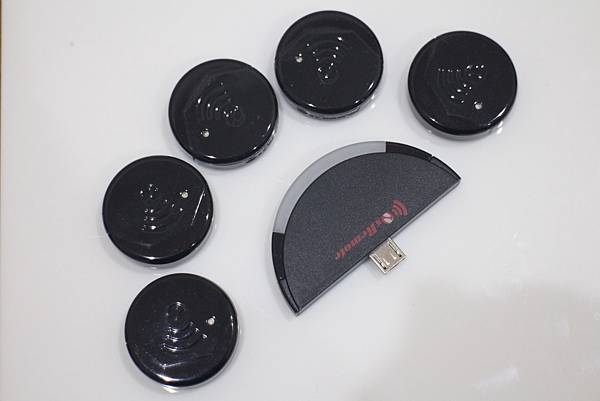

產品內容物:包含Zigbee發射器及五個Zigbee接收器,以及產品說明書。

01-5 all.JPG


01-6 all.JPG

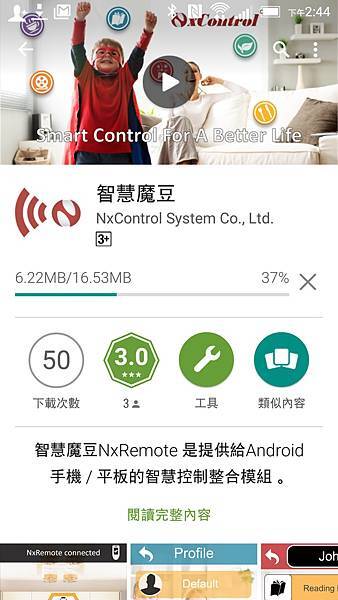

請先下載APP, 可以搜尋NXcotrol 或是 智慧魔豆,或是直接掃外包裝的QR code。

注意事項:手機/平板一定要Android 4.0以上版本,而且一定要有OTG功能。

01-9 app.JPG


產品介紹

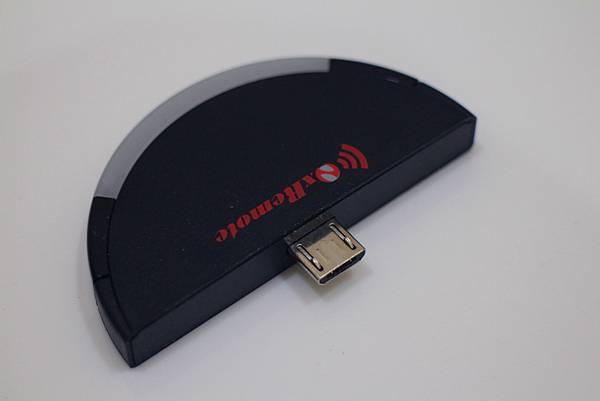

NXRemote

OTG Zigbee發射器

Micro USB接頭,適用於Android 4.0以上具有OTG功能的智慧型手機會是平版電腦。

可惜目前還沒有iOS版本。

02-1 dongle.JPG

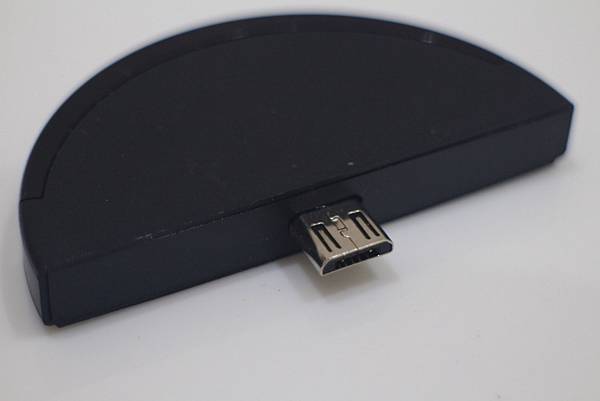

發射器的背面照

02-1-1 back.JPG



NXBee

Zigbee接收器+IR轉發器

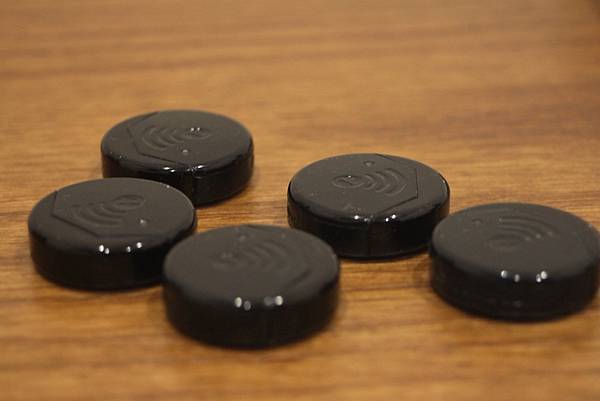

一套配有五個NXBee魔豆。可以使用在五個紅外線遙控器的家電設備。

03-1 5 bees.JPG

尺吋相當輕巧,相當於10元銅板大小。

03-3 coin size.JPG

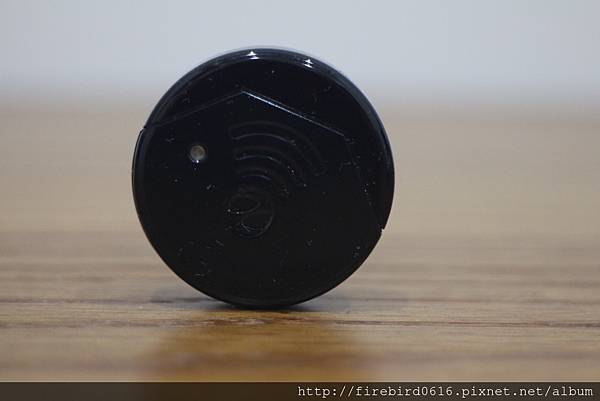

03-2 bee1.JPG

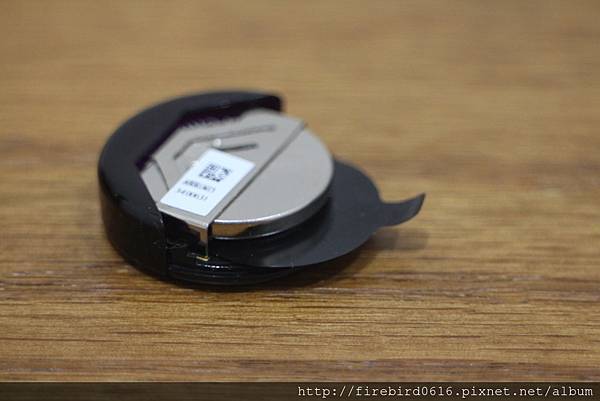

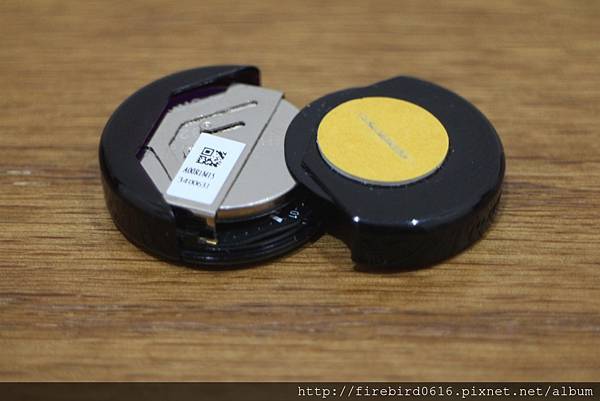

使用鈕扣電池,使用前要先打開背部的電池蓋,取出電池擋片。

03-4 battery.JPG

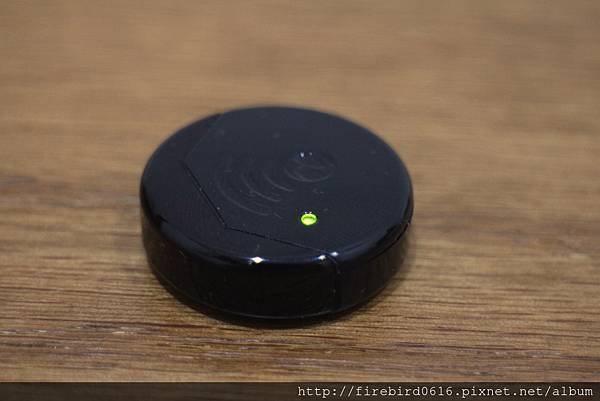

移除電池擋片後就會進入等待配對狀態(綠燈快閃)

因此,建議不要一次把五個豆子的電池擋片都拔掉,會搞不清楚現在設定的是那一個魔豆。

03-6 waiting.JPG


智慧魔豆使用方式

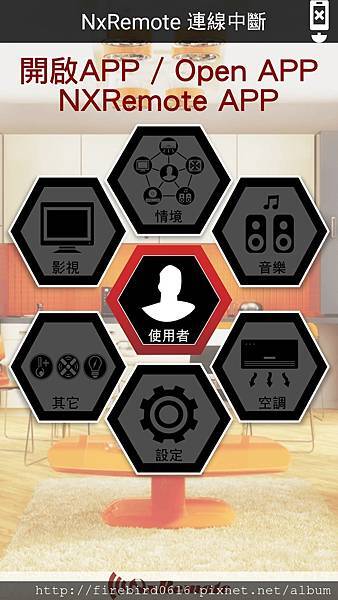

開啟APP,並接上USB Dongle (NXRemote)

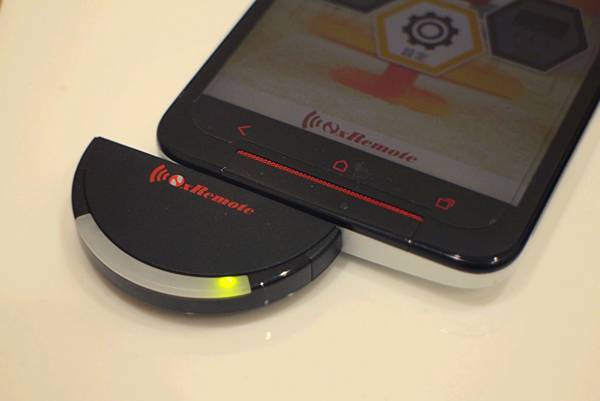

插上去手機時,下方的燈號會亮起。

02-2 dongle inuse.JPG

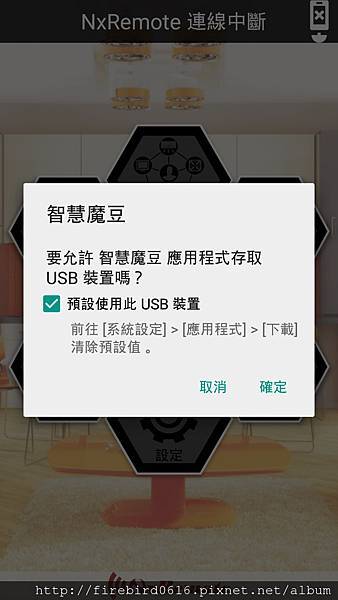

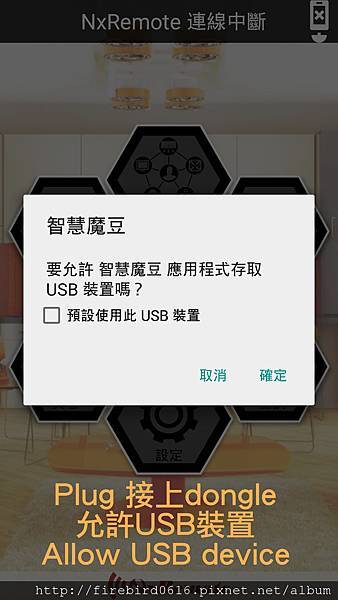

允許智慧魔豆APP透過USB存取。




魔豆配對

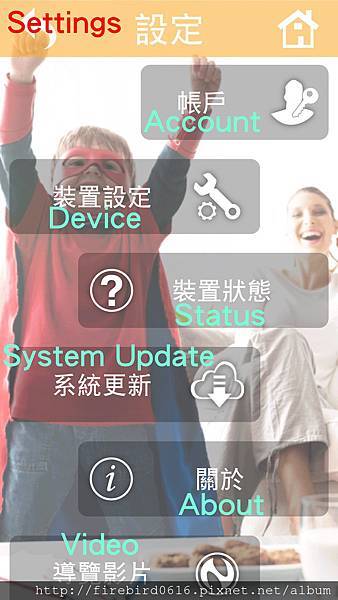

首次使用,要進入裝置設定中,進行魔豆NxBee配對。

4-04 setting.jpg


先來看看配對影片,後面再逐步講解。



點選+號,以搜尋可配對的NXBee魔豆。

4-05 find bee.jpg

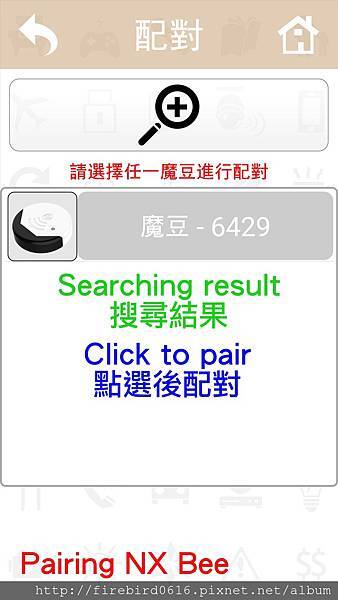

搜尋到可以配對的NxBee,會出現魔豆號碼。

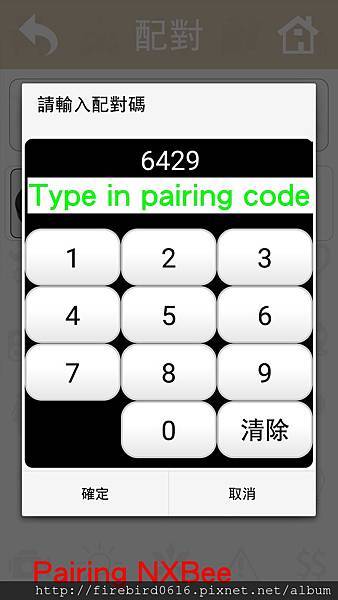

每個魔豆都會有一組配對碼,例如這個測試的魔豆-6429。


輸入配對號碼後,按確定完成配對。



遙控器學習

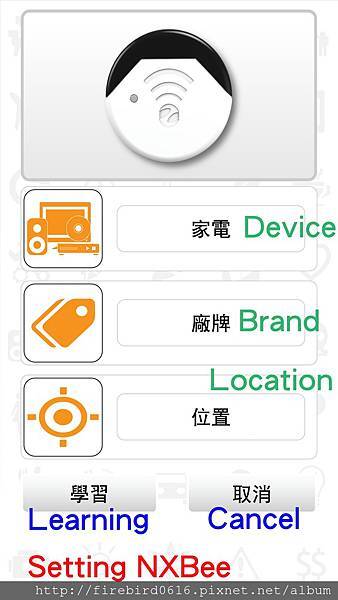

接著會出現,關於這個NXBee魔豆的設定選單,請先設定好你要學習裝置,依續設定家電類型、品牌(可自定義)、位置(可自定義)等。

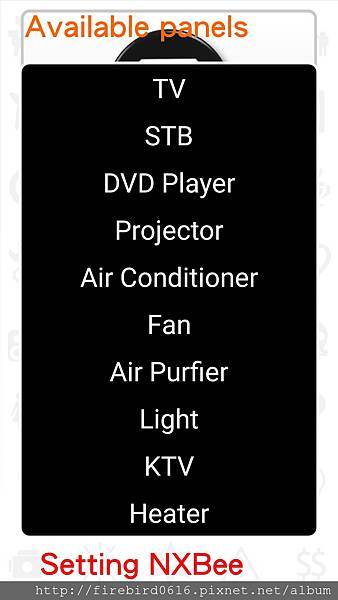

選擇家電類型,系統會內建版型,目前少了音響類的遙控器板型。

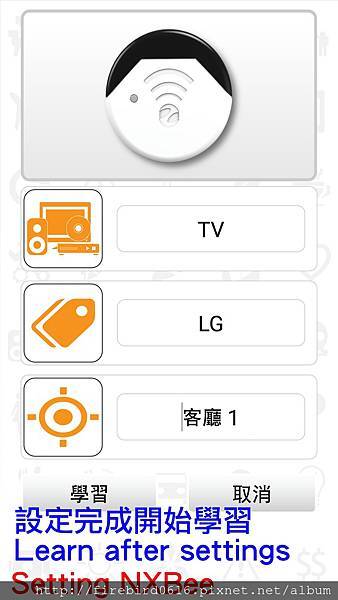

設定完成後,點『學習』就可以開使學習遙控器了。

為何要設定家電類型及品牌?據說他們已經搜錄了相當多的家電類遙控器的編碼,或許正確的設定可以讓遙控器的學習過程更有效率。

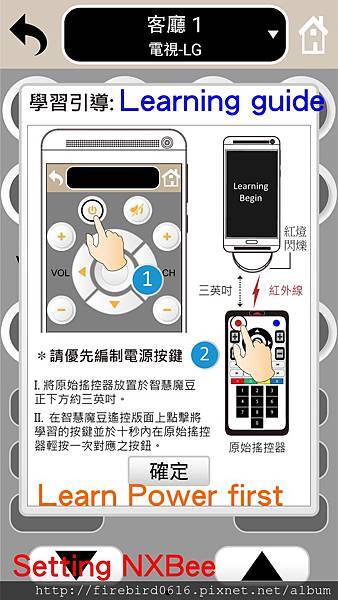

按下學習後,會出現導引畫面。

學習引導==>重點:一定要先設定開機鍵。

why? 不知道,不過大部份的萬用遙控器好像也是抓開機鍵。




未學習為黑色底白色圖案按鍵,已學習為白色底橘色圖示按鍵。

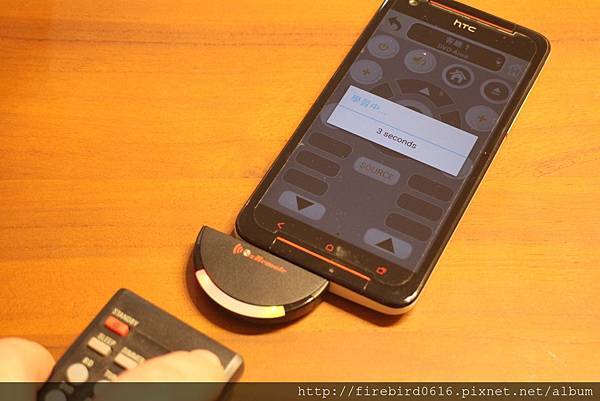

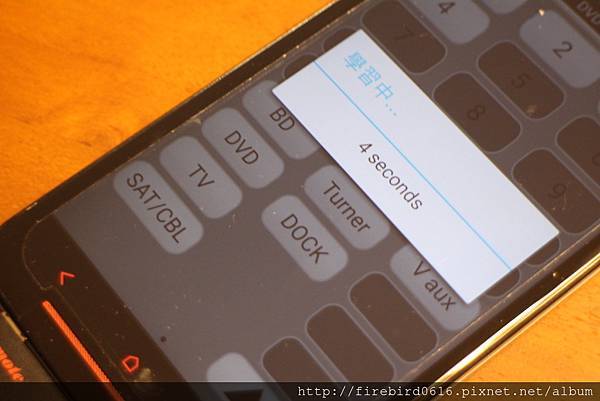

先點版型上要學習的按鍵(比如:開機鍵),在九秒內按下實體遙控器上的對應按鍵。

學習按鍵相當快速準確!而且很簡單。如果按錯了,不要緊張,可以無限次重複學習。




如果面板上找不到對應實體遙控器的按鍵,有很多的空白按鍵可以自己定義。

學習完成後退出,就會回到主畫面。


以下影片示範按鍵學習的過程。



操作使用--直接操作

學習完成後,來看一下如何使用。

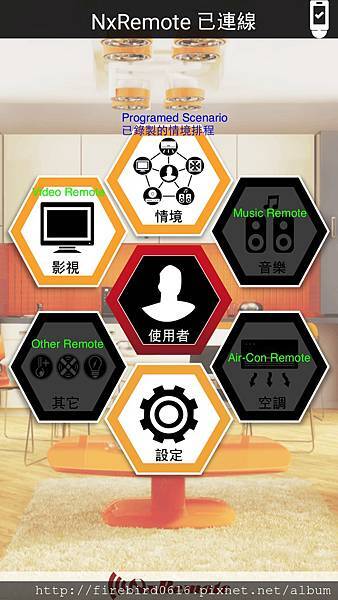

在主畫面上,可以幾個大項目:中間上方:為錄製情境(後面介紹)、下方為設定(可以進入新增魔豆或設定現有的魔豆)。

左右兩側則是各種不同類型的遙控器--影視/音樂/冷氣/其他,點選相關的裝置,就會進到遙控器畫面。



進入遙控器畫面,通常預設顯示為第一個新增的魔豆。

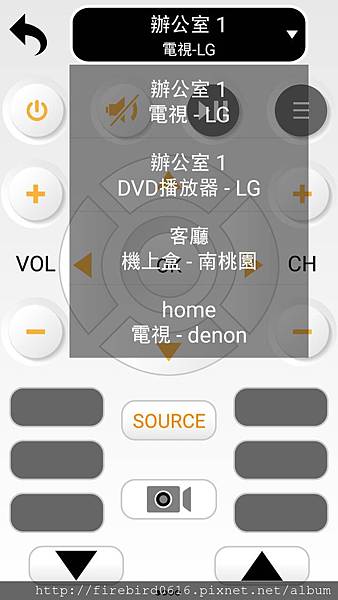

點上方的倒三角形符號,可以下拉出已經設定的其他魔豆(對應的設備)。

下方的上下頁符號,則可以移動畫面到遙控器頂部或是底部。為何不作在同一個畫面呀?可能作在一起,年長者會不好操作吧.... @@


下拉頂部的裝置,可快切到不同的設備。目前已經設定了四個魔豆。


選到對應的遙控器,就可以輕鬆操作了。可以把家中所有的遙控器都整合在一起,一機搞定。

那如果家裡有很多人呢?這個USB發射器可以接上不同的手機,讓每個人都可以操作嗎?

這部份向原廠確認後,未來APP更新後,只要透過上傳使用者記錄到雲端後,並且可以分享給其他使用者,之後不管是換到那支手機,設定資料都可以跟著過去。因此,在相同環境中,就算換手機也不需要重新設定。


實測效果非常精準,但是要注意豆子擺放的位置,一定要對準要操作裝置的紅外線接收器的位置。通常是在家電裝置面版處,有紅色LED燈的位置。魔豆具有背膠,可以貼附在面板附近合適的位置。

至於距離方面,實際測試超過20公尺都沒有問題。在家裡測試時,還可以穿過兩道水泥牆。

不過要注意的是,畢竟是無線的產品,操作起來還是會有點延遲感,會造成手眼不協調。一般人使用紅外線遙控器慣了,直覺是按下去就會馬上動作;但是透過Zibee轉換,可以明顯感覺出來有些延遲,按鍵動作千萬不要太心急。比如要跳到55台,按5下去沒出現,以為沒按到,再按一次就跑到555去了。只要熟悉後,操作就沒有問題了。


操作使用--排程管理

『幻想』個情境,如果我住在豪宅的客廳中,有100吋投影幕、Full HD投影機、百萬等級音響劇院組、高畫質藍光播放機。

夏天回到家裡,當我想要看電影時,需要作多少動作?

先打開冷氣=>放下投影幕=>打開投影機=>開啟擴大機=>打開藍光機=>調整氣氛燈

過程中要換好多組遙控器,真的是很麻煩!當然,有專業的智慧控制工程,可以幫你把這些動作都作好排程,作成專用的控器器,但是客製化的服務收費是相當可觀的。

智慧魔豆的一大特點,是可以錄製你的所有的遙控器操作的過程,像是excel錄製巨集或是按鍵精靈寫腳本之類的方式,把你的操作過程都錄製下來。因此,你只要操作一遍,存錄下來後,日後只要點一下,就會幫你作完一連串的動作。省時省事又方便,是吧!


錄製情境

點選遙控器畫面,中間下方的錄影圖示,就會開始錄製情境排程。


排程錄影示範:

打開電視 > 打開數位機上盒 > 輸入58台,錄製完成後取名為58。

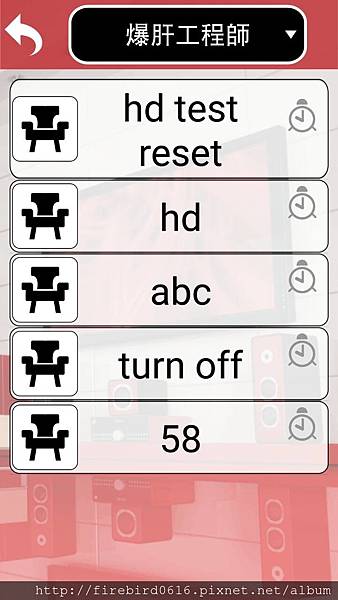

錄製完成的情境動作,可以從首頁上方的情境中選取,並執行。


比如來執行剛剛錄下的58情境。



另一個比較複雜的動作排程:開電視 > 切換HDMI > 開啟硬碟DV D > 播放特定檔案

一樣ok喔!



目前實測結果

距離、穿透性、靈敏度及smart程度都相當不錯。遠距20公尺以上OK!穿兩道水泥牆OK!  排程管理OK!

如果家中電視櫃是有門的,可以把豆子放在音響櫃裡面,不需要開門就能操作影音設備。

排程管理方面也很簡單使用。

至於冷氣,因為現在是冬天就省略沒測試了....


尚待改善項目:1.搖控器設定頁缺少音響擴大機  2.遙控器畫面有點長 3.操作上會有些秒差,阻隔越大越嚴重,有時候會重覆操作失去準確性  3.目前只有Android可以使用(據說iOS版開發中)


整體來說,產品的表現相當穩定而成熟,但是還是希望這個台灣設計開發製造的新品牌,會不斷進步。


產品製造商:恩控系統控制股份有限公司
